FPC軟板也稱之為柔性電路板，具有可彎曲特性，是電子產業中的重要連接線路。FPC的材料特性中包含了阻燃特性、機械特性、熱沖擊特性、電氣特性、超敏特性，因而在FPC軟板的成品中的優勢明顯。可撓性強、體積小、重量輕、可靠性高、可控性高、連續性好、成本低廉、高密度性等優勢讓FPC軟板行業呈現多元化發展，廣泛應用于各行各業的電子產品中，如航空航天、科研應用、消費電子（手機、電腦、可穿戴產品、相機等）、汽車電子、醫療電子等各個領域中。

FPC軟板在制作工藝流程中根據不同的需求分為多層板及單面板，具體流程無下圖所示：

FPC單層板工藝流程圖

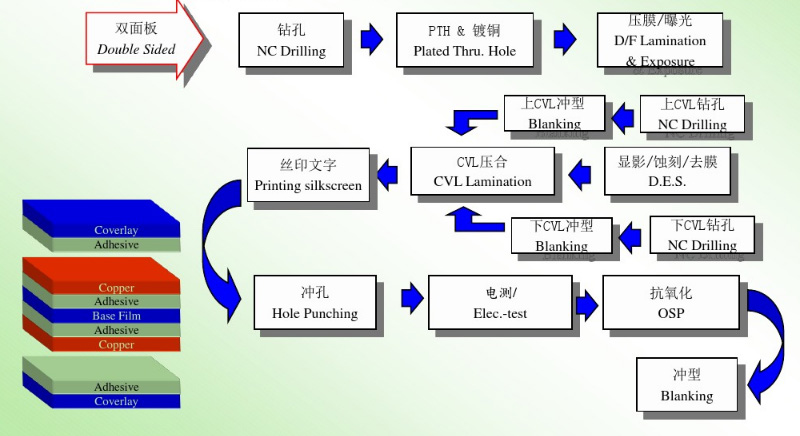

FPC雙層板工藝流程圖

那么激光技術在FPC軟板制作工藝流程中應用到那些部分呢？根據工藝需求，激光設備在FPC工藝流程中的應用分為紫外激光鉆孔、紫外激光切割、紫外激光覆蓋膜開窗、激光打標四個工藝，元祿光電為大家?guī)?lái)FPC軟板切割介紹。

FPC軟板在開料過程中為了提升其效率、可靠性、成本等，都是整版加工，到應用成品過程中需要通過切割或沖壓技術對其進行分板，分割成單個成品應用到下游環節。

傳統的FPC軟板分板采用的是沖壓模式，這種工藝的優點是加工效率高；缺點是對FPC軟板有應力損傷，制作周期長，開模成本高。因而長期以來都是適用于大批量的生產，不適用于小批量生產，并且制作工序繁瑣，不同種類、形狀的FPC軟板開模成本高、周期長，因此需要尋找新的工藝流程導入到FPC軟板分板工藝流程中。

隨著紫外激光技術的不斷發展，應用市場不斷突破，其優異的加工質量、加工效率很快進入FPC軟板加工行業人士的眼中，成功將FPC紫外激光切割機導入到FPC軟板分板工藝流程中，并迅速成為新寵。

紫外激光切割機加工FPC軟板有哪些優勢呢？

1.加工質量高，無毛刺、無溢膠、無碳化，非接觸式加工，無應力影響。

2.高質量的光束質量，采用355nm冷光源的紫外激光器，聚焦光斑小，破壞材料分子鍵加工模式，熱影響小，精度高，切割縫隙更小。

3.紫外激光切割機的靈活性高，易于自動化，可對任意圖形FPC軟板加工，導入圖紙即可定位加工，無需開模，制作周期短，因而特別適用于打樣、小批量制作加工。

4.一機多用，可對FPC分板，也可以對FPC覆蓋膜切割加工。

FPC軟板紫外激光切割樣品展示

紫外激光切割機是FPC軟板分板行業中的重要工具，能夠快速打樣，制作周期短，實現無差異切割，任意形狀加工。是自動化流程生產，提升產品品質，不可或缺的有效工具。

轉載須注明元祿光電m.jifenbao.cc

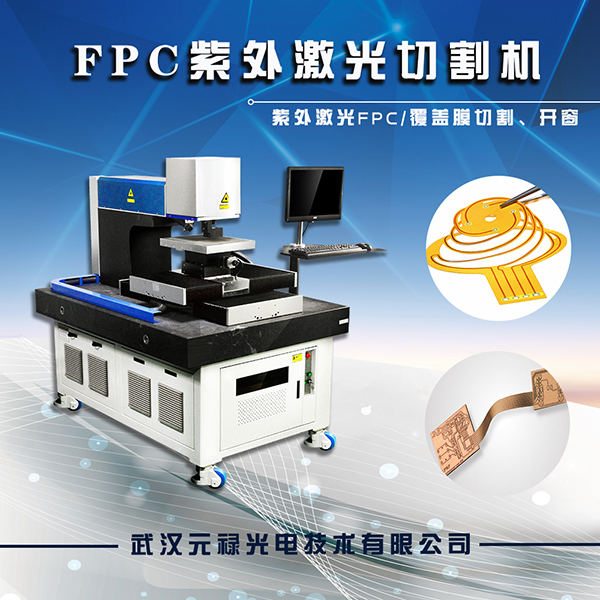

推薦設備：FPC外形紫外加工切割機
