欧美精品xxx,亚洲中文视频,女同性αV亚洲女同志

新聞資訊

INFORMATION

喜訊！元祿光電激光刻蝕設備助力四川大學彭強&吳義輝研究團隊鈣鈦礦太陽能電池取得新成果

發布時間：2025-04-28 來源：元祿光電公眾號


恭賀四川大學彭強&吳義輝團隊在鈣鈦礦太陽能電池轉換效率方面取得新突破。元祿光電非常榮幸能夠為四川大學實驗室供應鈣鈦礦太陽能電池激光設備，為鈣鈦礦太陽能電池商業化進程貢獻一份力量。

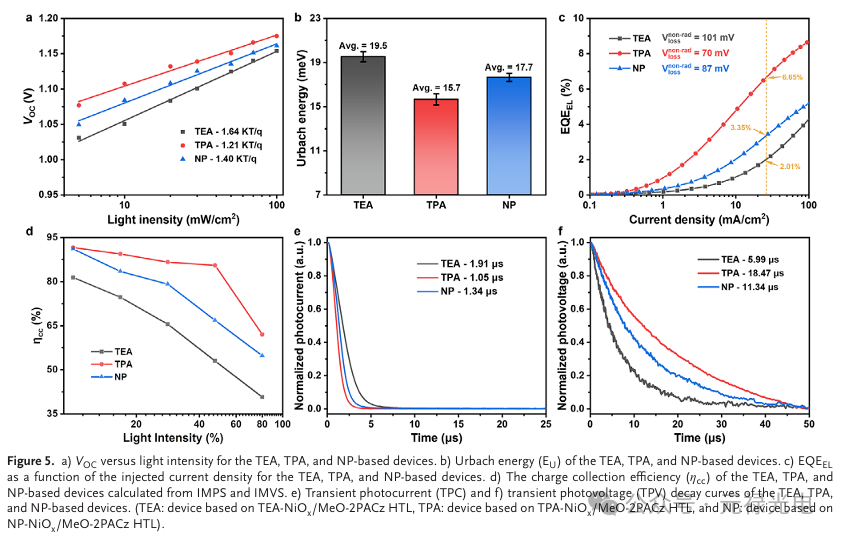

空穴傳輸層（HTL）和鈣鈦礦層之間的界面接觸在決定鈣鈦礦太陽能電池（PSC）的功率轉換效率（PCE）方面起著至關重要的作用。在此，為了解決商業NiOx納米粒子的局限性并實現緊湊型NiOx薄膜的低溫制備，采用了化學浴沉積（CBD）方法并進行了戰略性修改。通過在前驅體中引入三異丙醇胺（TPA）的氨基醇配體，沉積過程得到了有效控制。TPA與Ni2+離子強烈結合，促進其逐漸釋放，并促進原位形成致密的Ni（OH）2中間體。這種延遲生長動力學產生了高質量的NiOx薄膜，具有增強的覆蓋率、增加的電導率和減少的陷阱狀態。這些薄膜還具有豐富的羥基，為MeO-2PACz提供了足夠的錨定位點。基于這種雙層HTL，0.09 cm2器件的PCE為26.53%（認證為26.44%），操作穩定性得到改善，標志著基于CBD-NiOx的倒置PSC的最高效率。此外，該策略顯示了出色的可擴展性，1 cm2設備的效率為24.75%，12.96 cm2最小模塊的效率為22.96%。這項工作為制備高質量的NiOx薄膜提供了一種簡單但有效的CBD方法，為倒置PSC提供了一條有前景和可擴展的途徑···
